설명

Sentinel Blackbelt는 고분해능 측정이 가능한 진보된 다기능 리크 및 플로우 테스트 장비입니다. 이 기기는 구성 가능한 세 가지 벤치타 모델로 제공됩니다.

• 압력 디케이

• 매스 플로우

• 차압 디케이

특징

• 압력 디케이, 매스 플로우 및 차압 디케이 테스트 타입

• 정밀한 모니터링을 위한 CTS성능 계수(PF) 측정값을 사용하는 프로그램 교정

• RS232, Telnet, 이더넷 및 PROFINET 통신

• 자동 프로그램 셋업

• Parent 프로그램 링크

• 프로그램 캘리브레이션

• 글로벌 친화적인 제어 인터페이스

• 1~4 순차 테스트 포트

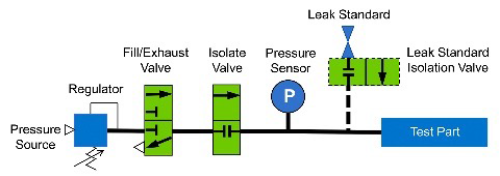

Blackbelt 압력 디케이 기능

압력 디케이 리크 테스트는 시간에 따른 압력 손실을 측정하는 것입니다. 절대 압력 센서를 사용하여 밀봉된 절대압을 기준으로 압력을 측정히여 대기압 변화 문제를 배제하믕로써 테스트 정확도가 향상됩니다.

압력 디케이 테스트 타입

• 압력/진공 디케이 - 리크 스탠다드

• 압력/진공 디케이 - ΔP

• 압력/진공 디케이 - ΔP/ΔT

• 막힘유무 테스트- 압력 또는 진공

• Ramp to Proof 방식 - 압력

• 압력 확인

측정 분해능

• 테스트 압력 / 압력 감소

• 표시 분해능: 소숫점 자릿수는 선가압, 가압, 안정화, 테스트 및 배기 중에 x - x.xxxxx 표시 단위를 선택할 수 있습니다.

• 센서 옵션:

누설량

• 표시되는 분해능: 범위는 선택 가능 x - x.xxxxx 표시

• 기기 분해능: 0.0005scc/min

리크 스탠다드

•외부 리크 포트 연결 가능



압력 레귤레이터

•기계식 레귤레이터 : 4개(최대)

• 벤투리 진공 소스: 0.5~12.7psiv(1~26inHG 진공)

• 기계식 레귤레이터 옵션:

0.2~2.5psiv(0.5~5inHG)

0.5~12.7psiv(1~26inHG)

2.5~14.5psiv(5~29inHG)

0.2~2.0psig

0.5~10.0psig

1.0~30.0psig

2.0~100.0psig

3.0~200.0psig

5.0~400.0psig

10.0~500.0psig

• 전자 레귤레이터 : 2개(최대)

• 전자 레귤레이터 옵션:

0.5~14.5psiv(1~29.0inHg)

0.5~2.0psiv(0.1~4inHG)

0.02~0.5psig(0.5~15inH2O)

0.2~2.0psig

1.0~30.0psig

2.0~100.0psig

3.0~200.0psig



퀵 테스트 기능

• 즉각적인 테스트 결과를 모니터링하여 합격 또는 불합격 결과가 확실한 시점에 테스트 공정을 조기에 종료합니다.

• 테스트 시간 단축

• 실시간으로 테스트 결과 분석



특허받은 자동 테스트 셋업

• 사용자가 허용할 수 있는 최대 사이클 시간을 기반으로 테스트 프로그램을 자동으로 최적화 함

• 계측기 테스트 프로그래밍 및 설정 단순화

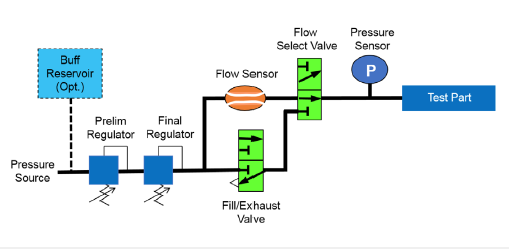

Blackbelt 매스 플로우 기능

유량계는 시간 경과에 따라 테스트 압력을 유지하는 데 필요한 공기의 양을 측정합니다.

매스 플로우 테스트 타입

• 매스 플로우

• 매스 플로우 - 리크 스탠다드



측정 분해능

• 테스트 압력

• 표시 분해능: 소숫점 자릿수는 선가압, 가압, 안정화, 테스트 및 배기 중에 x - x.xxxxx 표시 단위를 선택할 수 있습니다.

• 센서 옵션:



플로우

• 센서 옵션

0.2-20scc/m

0.5-50scc/m

2~250scc/m

5~500scc/m

10-1,000scc/m

30-3,000scc/m

100-10,000scc/m

기타 범위 사용 가능(사전 문의 바람)



누설률

• 표시되는 분해능: 범위는 선택 가능 x - x.xxxxx표시 단위

리크 스탠다드

외부 리크 포트 연결 가능

압력 레귤레이터

• 장비 최대: 2개

• 기계식 레귤레이터 옵션:

0.2~2.5psiv(0.5~5inHG)

2.5~14.5psiv(5~29inHG)

0.2~2.0psig

0.5~10.0psig

1.0~30.0psig

2.0~100.0psig

기타 범위 사용 가능(사전 문의 바람)

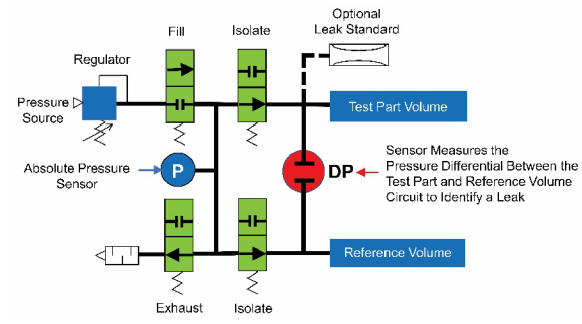

Blackbelt 차압 기능

차압 디케이 리크 테스트는 레퍼런스 (reference)볼륨과 테스트 제품 볼륨 간의 압력 차이를 비교하여 시간에 따른 압력 손실을 측정하는 것입니다.

차압 디케이 테스트 타입

• 차압 압력/진공 디케이 - 리크 스탠다드

• 차압 압력/진공 디케이 - ΔP

• 차압 압력/진공 디케이 - 누설량

• 폐쇄 테스트 - 압력 또는 진공



측정 분해능

• 테스트 압력

• 표시 분해능: 범위는 선가압, 가압 및 배기 중에 x - x.xxxxx 표시 단위를 선택할 수 있습니다.

• 센서 옵션:



차압 센서

• 표시되는 분해능: 범위는 선택 가능: x - x.xxxxx 표시 단위

• 장치 분해능: 0.000001psig(0.007pa)



누설량

• 표시되는 분해능: 범위는 선택 가능 x - x.xxxxx표시 단위

• 장치 분해능: 0.00005 scc/min



압력 레귤레이터

• 기계식 레귤레이터 최대: 4개

• 벤트리 진공 소스: 0.5 ~ 12.7psiv(1~26inHG 진공)

• 기계식 레귤레이터 옵션:

0.2~2.5psiv(0.5~5inHG)

0.5~12.7psiv(1~26inHG)

2.5~14.5psiv(5~29inHG)

0.2~2.0psig

0.5~10.0psig

1.0~30.0psig

2.0~100.0psig

3.0~200.0psig

• 전자 레귤레이터 최대: 2개

• 전자 레귤레이터 옵션:

0.5~14.5psiv(1~29.0inHg)

0.5~2.0psiv(0.1~4inHG)

0.02~0.5psig(0.5~15inH2O)

0.2~2.0psig

1.0~30.0psig

2.0~100.0psig

3.0~200.0psig

리크 스탠다드 옵션

• 외부 리크 스탠다드 옵션



Blackbelt 특징

99개의 테스트 프로그램

• 프로그램 선택 및 유연성

• 압력, 플로우 및 진공 테스트 타입

• 타이머 설정

• 압력 한계 설정

• 불합격 한계 설정

• 칼리브레이션 셋팅값

• 측정 단위 설정

• 디지털 I/O

• 툴링 제어



특허받은 자동 셋업 설정

• 사용자가 허용할 수 있는 최대 사이클 시간을 기반으로 테스트 프로그램을 자동으로 최적화 함

• 계측기 테스트 프로그래밍 및 설정 간편화



데이터 관리 및 저장

• 메모리에 30,000개의 테스트 저장

• USB 포트를 통한 무한 확장 가능

• 통계 데이터 수집 가능

• 리셋 가능한 생산 카운터

• 디스플레이에서 테스트 결과 로그 확인 가능



Parent 프로그램 링크

•개별 테스트 결과를 함께 그룹화 하고 글로벌 또는 "Parent 테스트"결과를 보고할 수 있는 테스트 유형

• 테스트 시퀀스에 대한 툴링, 사이클 입력 및 프로그램 결과 출력의 전반적인 제어를 위해 개별 테스트 프로그램을 순차적으로 테스트 할 수 있도록 연결 가능

환경 드리프트 보정

• 온도 및 환경 조건의 변화를 모니터링하고 지속적으로 미세조정을 자동으로 수행하여 교정 정확도를 유지합니다.



셀프 테스트 기능

• 자체 리크 감지 프로세스

• 프로그램 칼리브레이션 검증(리크 스탠다드 사용)



자동 칼리브레이션

• 장치를"마스터 제품"으로 쉽게 교정 가능

• 여러 제품의 평균치에 의한 배치 교정(필요시)

• 교정 데이터의 수동 편집 가능



테스트 압력 보정

• 프로그래밍된 테스트 압력을 실제 테스트 압력과 비교하고 누출 테스트에 대한 비교 측정값을 연관시켜 정확성을 유지 합니다.



고속 32비트 프로세서 및 24비트 A/D 컨버터

• 매우 빠른 고분해능 테스트 프로세스

• 안정적이면서도 반응성이 매우 뛰어난 압력/유량 측정



측정 단위

• 압력: ATM, Bar, cmHg, inHg, kPa, Mpa, mBar, mmHg, Pa, Torr, psia, psig, psiv, mmWC, iWC, cmWC, ksc

• 플로우: sccm, sccs, scch, slpm, slps, slph, scfm, scfs, scfh

• 시간: 밀리초, 초, 분

• 위의 모든 항목은 프로그램 공통 또는 각각의 프로그램별로선택가능



테스트 포트

• 동시 테스트 포트 1개, 표준

• 순차 또는 영역별 테스트에 사용 가능한 2, 3, 4개의 테스트 포트

• 1/4인치 및 1/8인치 FNPT 테스트 포트

• MM 및 BSPT 어댑터

• 다른 연결 사이즈 사용 가능(사전 문의 바람)



진공 소스 생성

• 2단 내부 벤트리 진공 발생기

• 외부 전자식 진공 펌프 사용 가능



디지털 입력/출력

•12개의 사용자 설정 가능 입력

• 12개의 사용자 설정 가능 출력

• 피드백이 포함된 채대 8개의 툴링 동작에 대한 툴링 제어



RS232 통신 포트

• 양방향 통신

• 정의 가능한 필드로 테스트 결과 데이터 전송

• 그래프 분석을 위한 압력 스트리밍

• 테스트 데이터 및 구성이 포함된 보고서 생성

• 고유한 부품 식별을 위한 바코드 입력



이더넷 포트

• 양방향 통신 (RS232 통신과 동일한 기능)

• 리포트, 테스트 데이터, 경고 이메일 발송

• 장비 제어, 테스트 결과 데이터 및 추가적으로 사용자 구성 가능한 12개 입력/12개 출력을 제공하는 EtherNet/IP™ 또는 PROFINET

• 원격 제어 및 구성이 가능한 CTSnet

• 파형 및 결과 분석을 위한 QualityWorX 통신



외부 USB 포트

• 추가 프로그램 저장 용량 및 동기화된 테스트 결과 데이터 저장 기능 제공

• 기기 기능의 백업/복원

• 리포트 저장

• 테스트 결과 데이터 저장 및 자동화된 결과 동기화



컴팩트한 디자인

• 후면에 있는 통신 연결부, 공기 공급 장치, 압력 레귤레이터 및 공압 툴링 출력, 장치 전면의 테스트 포트 및 리크 스탠다드 포트 옵션



CTSNET LT 소프트웨어를 사용한 원격 장비 관리

• 모든 Sentinel Blackbelt에 포함된 PC 소프트웨어

• 모니터 및 제어 장비

• 프로그램 구성 가능

• 데이터 보기 및 리포트 내보내기



Full-Color LCD 디스플레

• 480x272픽셀

• 사용자 친화적인 아이콘 기반 메뉴

• 메뉴 작동 모드: 기본, 고급, 관리자

• 플롯 위치 및 확대/축소 기능을 사용하여 압력 또는 유량 대비 시간 그래프 표시

• 디지털 입력 및 출력의 활성/비활성 상태를 표시합니다.



선택 가능한 언어

• 언어 설정이 가능한 작업자 인터페이스

• 영어, 스페인어, 중국어, 한국어, 포르투갈어, 독일어 언어 옵션



3색 라이트

• 패널 장착 조명 표시기는 테스트 결과에 대한 시각적 피드백을 제공합니다.

• 흰색 = 테스트 중, 녹색 = 합격, 빨간색 = 불합격

• 스택 라이트 제거

• 밝기 조절 가능

• 기간 조정 가능



보안

• 비밀번호 또는 키잠금을 통해 메뉴 항목 보호



도움말 메뉴

• 파라미터 값에 대한 화면 팝업 창 설명(단일 단축키로 활성화)

• 기기를 프로그래밍할 때 장비 매뉴얼이 있어야 할 필요성을 최소화합니다



툴링 제어

• 1~8개의 내부 옵션 공압 드라이버 사용 가능



가압/배기 제어

• 제어된 가압 선가압 옵션

• 제어된 배기 옵션



알람

•고장 및 불합격 테스트 겨로가에 대해 설정 가능

• 조정 가능한 볼륨

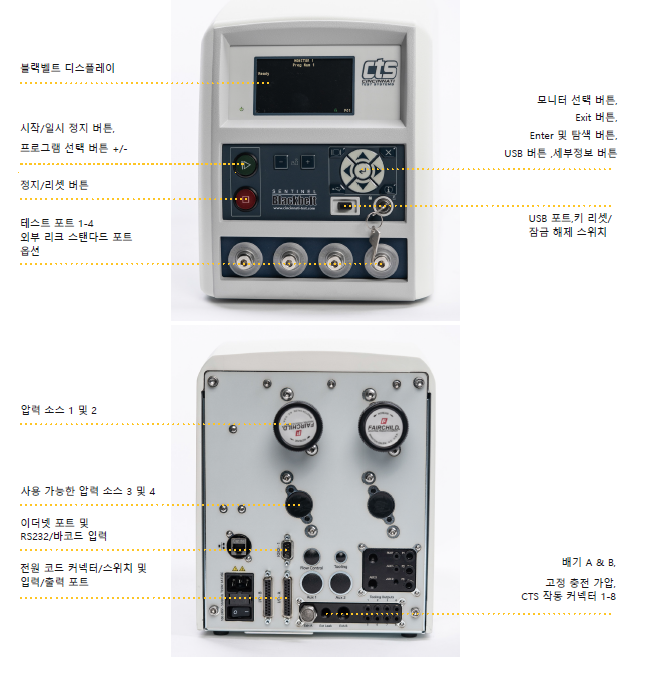

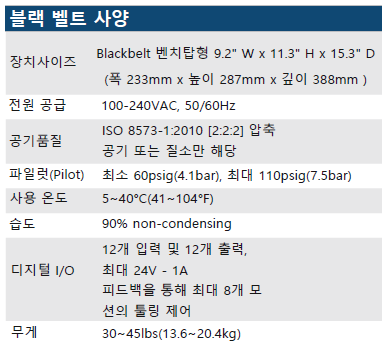

장비 외관 설명
