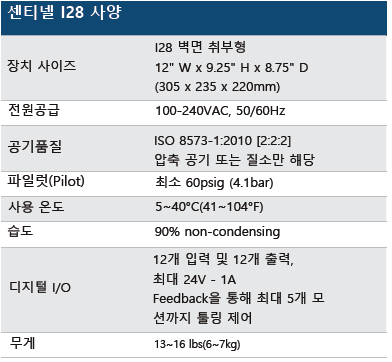

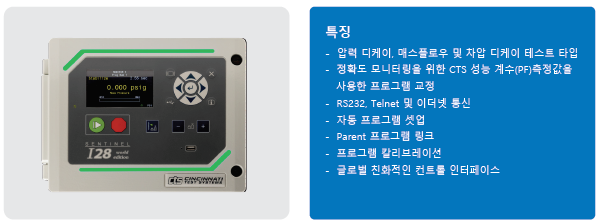

센티넬 I28

리크 및 플로우 테스트 장비



설명

센티넬I28은 고분해능 측정이 가능한 진보된 다기능 리크 및 플로우 테스트 장비입니다. 이 기기는 구성 가능한 세 가지 벽걸이 모델로 제공됩니다.

• I28 압력 디케이

• I28 매스 플로우

• I28 차압 디케이

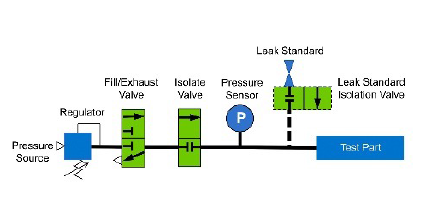

1. I28 압력 디케이 테스트

압력 디케이 리크 테스트는 시간에 따른 압력 손실을 측정하는 것입니다. 절대 압력 센서를 사용하여 밀봉된 절대압 기준에서 압력을 측정하여 대기압 변화 문제를 배제함으로써 테스트의 정확도가 향상됩니다.



압력 디케이 테스트 타입

• 압력/진공 디케이 - 리크 스탠다드

• 압력/진공 디케이 - ΔP
• 압력/진공 디케이 - ΔP/ΔT
• 폐쇠 테스트- 압력 또는 진공
• Ramp to Proof 방식 - 압력
• 압력 확인
• Volumetric 방식



측정 분해능

• 테스트 압력 / 압력 감소

  표시 분해능: 소숫점 자릿수는 선가압, 가압 안정화, 테스트 및 배기 중에 X - X.XXXXX 표시 단위를 선택할 수 있습니다

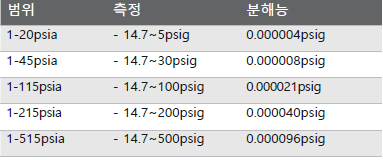

• 센서 범위:



누설률

• 디스플레이 분해능: 소숫점 자릿수는 선택 가능 X - X.XXXXXX

• 기기 분해능: 0.0005 scc/min



리크 스탠다드

• 밸브 매니폴드에 위치한 내부 리크 스탠다드



압력 레귤레이터

• 장비 최대: 2개 장착 가능

• 수동식 레귤레이터 옵션:

0.2~2.5 psiv(0.5~5inHG)

0.5~-12.7 psiv(1~26inHG)

2.5~-14.5 psiv(5~29inHG)

0.2~2.0 psig

0.5~10psig

1.0~30.0psig

2.0~100.0psig

3.0~200.0psig

5.0~400.0psig

10.0~500.0psig

• 전자식 레귤레이터 옵션:

0.5~14.5psiv(1~29.0inHg)

0.5~2psiv(0.1~4inHG)

0.02~0.5psig(0.5~15inH2O)

0.2~2.0psig

1.0~30.0psig

2.0~100.0psig

3.0~200.0psig



퀵 테스트 기능

•즉각적인 테스트 결과를 모니터링하여 합격 또는 불홥격 결과가 확실한 시점에 테스트 공정을 조기에 종료합니다.

•테스트 기간 단축

•실시간으로 테스트 결과 분석



특허 받은 자동 테스트 셋업

•사용자 허용할 수 있는 최대 사이클 시간을 기반으로 테스트 프로그램을 자동으로 최적화

•계측기의 테스트 프로그램밍 및 설정 단순화

확장된 압력 디케이

• 확장된 압력 디케이 옵션에는 주변 압력 보정을 위한 보조 압력 센서가 포함되어 있습니다.

• 압력센서 옵션: 0~20 psia

• 압력 센서 분해능: 0.000001psig

• 누설량 분해능: 0.00005 scc/m



2. I28 매스 플로우 테스트

유량계는 시간 경과에 따라 테스트 압력을 유지하는 데 필요한 공기의 양을 측정합니다. 모든 플로우는 누설을 나타냅니다.



매스 플로우 테스트 타입

• 매스 플로우

• 매스 플로우 - 리크 스탠다드



측정 분해능

• 표시 분해능: 소숫점 자릿수는 선가압, 가압, 안정화, 테스트 및 배기 중에 X - X.XXXXXX 표시 단위를 선택 할 수 있습니다.

• 센서 범위:



플로우 센서 범위:

0.5-50scc/m

2~250scc/m

5~500scc/m

10-1,000scc/m

30-3,000scc/m

100-10,000scc/m

기타 범위 사용 가능(사전 문의 바람)



누설량

• 표시되는 분해능: 범위는 선택 가능 x - x.xxxxx표시 단위

• 표시되는 분해능: 0.0005scc/min



리크 스탠다드

• 밸브 매니폴드에 위치한 내부 리크 스탠다드



압력 레귤레이터

• 기기 최대: 1개

• 수동식 레귤레이터 옵션:

0.2~2.5psiv

2.5~14.5psiv

0.2~2.0psig

0.5~10psig

1.0~30.0psig

2.0~100.0psig

기타 범위 사용 가능(사전 문의 바람)

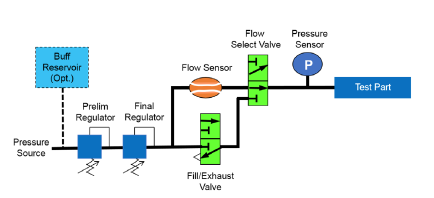

매스 플로우 리크 테스트 회로도

리크 스탠다드 옵션

• 밸브 매니폴드에 위치한 내부 리크 스탠다드

• 빠른 연결 및 해제 포트가 장치 하단에 있는 외부 리크 스탠다드

• 리크 스탠다드 포트가 없는 공압 구성





3. I28 차압 디케이 테스트

차압 디케이 리크 테스트는 레퍼런스(reference)볼륨과 테스트 제품 볼륨 간의 압력 차이를 비교하여 시간에 따른 압력 손실을 측정하는 것입니다.



차압 디케이 테스트 타입

• 차압 압력/진공 디케이 - 리크 스탠다드

• 차압 압력/진공 디케이 - ΔP

• 차압 압력/진공 디케이 - 누설율

• 폐쇄 테스트 - 압력 또는 진공



측정 분해능

• 표시 분해능: 소숫점 자릿수는 선가압, 가압, 안정화, 테스트 및 배기중에 x - x.xxxxx표시 단위를 선택할 수 있습니다.

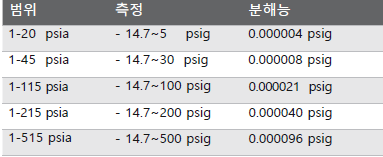

• 센서 옵션:



차압 센서

• 표시 되는 분해능: 범위는 테스트 중에 X - X.XXXXX표시 단위를 선택할 수 있습니다.

• 장치 분해능: 0.000001psig(0.007Pa)



누설량

• 표시되는 분해능: 범위는 테스트중 및 차압 압력 손실로 표시되는 X - X.XXXXX 단위 입니다.

• 장치 분해능: 0.00005scc/min



압력 레귤레이터

• 기계식 레귤레이터 최대: 2개

• 수동식 레귤레이터 옵션:

0.2~2.5psiv(0.5~5inHG)

5~-12.7psiv(1~26inHG)

2.5~-14.5psiv(5~29inHG)

0.2~2.0psig

0.5~10psig

1.0~30.0psig

2.0~100.0psig

3.0~200.0psig

• 전자식 레귤레이터 옵션:

0.5~14.5psiv(1~29.0inHg)

0.5~2 psiv(0.1~4inHG)

0.2~2.0psig

0.5~10psig

1.0~30.0psig

2.0~100.0psig

3.0~200.0psig



리크 스탠다드 옵션

• 밸브 매니폴드에 위치한 내부 리크 스탠다드

• 빠른 연결 및 해제 포트가 장치 하단에 있는 외부리크 스탠다드

• 리크 스탠다드 포트가 없는 공압 구성

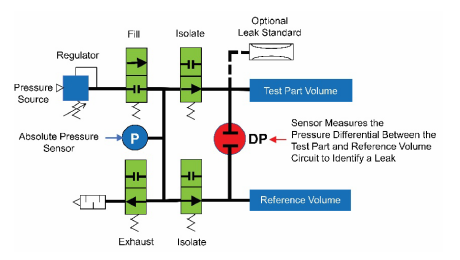

차압 테스트 회로도

4. I28 장비 특징



99개의 테스트 프로그램

• 프로그램 선택 및 유연성

• 압력, 유량 및 진공 테스트 타입

• 타이머

• 압력 한계 설정

• 불합격 한계 설정

• 칼리브레이션 셋팅값

• 측정 단위 변경

• 디지털 I/O

• 툴링 제어 가능



특허 받은 자동 셋업 설정

• 사용자가 허용할 수 있는 최대 사이클 시간을 기반으로 테스트 프로그램을 자동으로 최적화 함

• 계측기 테스트 프로그래밍 및 설정 단순화



데이타 관리 및 저장

• 내부 메모리에 의해 30,000개 이상의 테스트 결과

• USB를 통한 무한 확장 저장이 가능함.

• 통계 데이터 수집 가능

데이터 연혁

합격 %

블합격 %

합격 평균

불합격 평균

합격 표준편차

샘플 크기(마지막 재설정 이후)

• 리셋이 가능한 생산 카운터

합격

불합격

고장

• 디스플레이에서 테스트 결과 로그 확인 가능



고속 32비트 프로세서 및 24비트 A/D컨버터

• 매우 빠른 고분해능 테스트 프로세스

• 안정적이면서도 반응성이 매우 뛰어난 압력/유량 측정



Parent 프로그램 링크

• 개별 테스트 결과를 함께 그룹화하고 글로벌 또는 "parent 테스트" 결과를 보고할 수 있는 테스트 유형

• 테스트 시퀀스에 대한 툴링, 사이클 입력 및 프로그램 결과 출력의 전반적인 제어를 위해 개별 테스트 프로그램을 순차적으로 테스트할 수 있도록 연결 가능



자동 칼리브레이션

• 장치를"마스터 제품"으로 쉽게 교정 가능

• 여러 제품의 평균치에 의한 배치(Batch)교정 가능(필요시)

• 교정 데이터의 수동 편집 가능



셀프 테스트 기능

• 자체 리크 감지 프로세스

• 프로그램 칼리브레이션 검증(리크 스탠다드 사용)



환경 드리프트 보정

• 온도 및 환경 조건의 변화를 모니터링하고 지속적으로 미세조정을 자동으로 수행하여 교정 정확도를 유지합니다.



타겟 압력 보정

• 프로그래밍된 테스트 압력을 실제 테스트 압력과 비교하고 누출 테스트에 대한 비교 측정값을 연관시켜 정확성을 유지합니다.



주변 압력 보정

• 보조 압력 센서를 사용하여 테스트 중 주변 압력 변화를 측정하고 제품 체적 변화에 따라 테스트 결과에 보정 값을 적용합니다.

• 이 보정 방법은 크고 유연한 볼륨에 적용할 수 있으며 확장된 압력 디케이 옵션에서만 사용할 수 있습니다



측정 단위

• 압력: ATM, Bar, cmHg, inHg, kPa, Mpa, mBar, mmHg, Pa, Torr, psia, psig, psiv, mmWC, iWC, cmWC, ksc

• 플로우: sccm, sccs, scch, slpm, slps, slph, scfm, scfs, scfh

• 시간: 밀리초, 초, 분

• 위의 모든 항목은 프로그램 공통 또는 각각의 프로그램별로 선택 가능



테스트 포트

• 동시 테스트 포트 1개, 표준

• 순차 또는 영역별 테스트에 사용 가능한 2, 3, 4개의 테스트 포트(사전 문의 바람)

• 1/4"FNPT 테스트 포트

• MM 및 BSPT

• 다른 연결 사이즈 사용 가능(사전 문의 바람)



진공 소스 생성

• 2단 내부 벤트리 진공 발생기

• 외부 전자 진공 펌프 사용 가능



24볼트 디지털 인풋 / 아웃풋

• 12개의 사용자 설정 가능 입력

• 12개의 사용자 설정 가능 출력

•  피드백, 부품 마킹, 부품 존재 감지 기능을 갖춘 최대 5개의 툴링 동작에 대한 툴링 제어



RS232 통신 포트

• 양방향 통신

• 정의 가능한 필드로 테스트 결과 데이터 전송

• 그래프 분석을 위한 압력 스트리밍

• 테스트 데이터 및 구성이 포함된 보고서 생성

• 바코드 고유 부품 식별



이더넷 포트

• 양방향  통신

• 보고서, 테스트 데이터, 경고 이메일 발송

• 이더넷/아이피 및 PROFINET 옵션은 추가 26개 입력/ 25개 출력을 제공 합니다.

• 정의 가능한 필드로 테스트 겨로가 데이터 전송

• 테스트 프로그램 선택



외부 USB 포트

• 추가 프로그램 저장 용량 및 동기화된 테스트 결과

• 데이터 저장 기능 제공

• 기기 기능의 백업/복원

• 리포트 저장

• 테스트 결과 데이터 저장 및 자동화된 결과 동기화



컴팩트한 디자인

• 측면에 위치한 통신 연결부, 장치 하단의 테스트 포트 및 압력 레귤레이터



Full-Color LCD 디스플레이

• 480*272 픽셀

• 사용자 친화적인 아이콘 기반 메뉴

• 메뉴 작동 모드: 기본, 고급, 관리자

• 플롯 위치 및 확대/축소 기능을 사용하여 압력 또는 유량 대비 시간 그래프 표시

• 디지털 입력 및 출력의 활성/비활성 상태를 표시 합니다.



CTSnet LT 소프트웨어를 사용한 원격 장비 관리

• 모든 Sentinel I28에 PC 소프트웨어 포함

• 장비 모니터링 및 제어

• 프로그램 구성

• 데이터 보기 및 보고서 내보내기



선택 가능한 언어

• 언어 설정이 가능한 작업자 인터페이스

• 영어, 스페인어, 중국어, 한국어, 포르투칼어, 독일어 언어 옵션



3색 라이트 바

• 패널 장착 조명 표시기는 테스트 겨로가에 대한 시각적 피드백을 제공합니다.

• 흰색 = 테스트 중, 녹색 = 합격, 빨간색 = 불합격

• 스택 라이트 제거

• 밝기 조절 가능

• 기간 조정 가능한



비밀번호 보안

• 보안을 설정/해제할 메뉴 항목 선택 가능

도움말 메뉴

• 파라미터 값에 대한 화면 팝업 창 설명(단일 단축키로 활성화)

• 기기를 프로그램이할 때 장비 메뉴얼이 있어야 할 필요성을 최소화 합니다.
