외부 리크 스탠다드 연결 기능적인 옵션

기능적인 옵션



환경 유동 보정

미세한 온도 및 환경 조건 변화에 대해서 칼리브레이션의 정도를 유지하기 위해 지속적인 모니터링과 자동 보정을 해주는 기능을 가지고 있음.



퀵테스트

이 기능은 테스트 중의 특정 순간에 결과를 도출함으로써, 테스트가 완전히 끝나기 전에 확실한 합격이나 확실한 불량에 대하여, 미리 판정을 내려 전체 테스트 시간을 줄일 수 있도록 해준다.



셀프테스트 기능

장치 내부의 리크 여부 확인,칼리브레이션의 검증, 트랜스 듀서 제로 및 스판의 교정, 테스트 레귤레이터의 셋업 등을 수행 할수 있다.



컴팩트 한 케이스

모든 전기부와 공압부가 벽면 부착식 구조로 케이스 안에 취부되어 있어 설치와 유지보수가 매우 수월하다.



벽걸이형

6.5"h x 9"w x 7.25"d



모듈화 된 공압

밸브가 내부에 탑재된 메니폴드에 틀랜스듀서, 리크 마스터, 레귤레이터가 취부된 모듈 형태의 공압부를 갖는다.



절대압 트랜스듀서

전형적인 압력/진공 디케이 테스트가 수행되는 동안 대기압(게이지 압) 또는 압력 손실(율)에 관련된 압력을 모니터링 하고 디스플레이 하게 된다.



차압 트랜스듀

차압 디케이 리크 스탠다드 테스트에서 수행됨.테스트 제품과 고객이 제공한 마스터 체적의 압력차이를 측정함. 교정된 리크 스탠다드의 압력 감소를 유량으로 교정함.



고 분해능의 24bit A/D

컨버터와 빠르고 반복성 있는 테스트 결과를 위한 신호 조건 (특허 출원중)



32bit processor를 가진 고속, 파워풀한 컴퓨터

빠르고 고분해능의 프로세서를 가짐



모니터링과 프로그래밍

고객 사양의 작동 판넬이나 컴퓨터 리모트 컨트롤이 가능하며, 외부 프로그램 선택은 바이너리 디지털 인풋이 사용됩니다. (1~6 디지털 인풋), RS232 또 는 이더넷을 사용함.

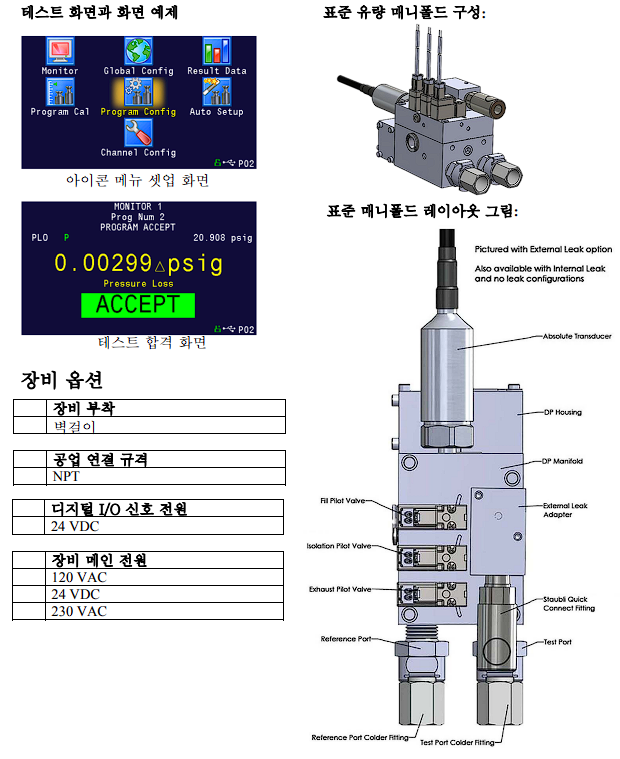

동작 화면 판넬

작동 디스플레이 판넬은 작업자가 더욱 쉽고 빠르게 이해하도록 쉽게 구성되어 있다.

• Vivid, color LCD display 막대그래프로 테스트 결과치를 보여주며,디지털의 테스 트 결과값, 테스트 파라메타,카운트, 테스 트 통계 값 등을 알기 쉽게보여준다.

• 테스트 판정 램프 테스트중/합격/불합격

• 언어 중화적 키팩드 메뉴에서 셋업 화면까지 사용자 친화적이고 국제적인 디자인의 키패드



RS232와 Ethernet를 이용한 고속 통

테스트 파라메타, 테스트 결과값, 테스트 통계값을 받아 볼 수 있으며, RS232 를 통하여 최대 115200 바운드의 속도로 통신이 가능하다. 테스트 결과값의 출력은 선택 가능하다



압력 스트리밍

매 0.05 초 간격으로 테스트 데이터를 RS232 를 통하여 받아 볼 수 있으며, 이를 통하여 실시간 압력 곡선을 구현할 수 있다.



데이터 수집

리크/유량, 압력 손실, 테스트압력, 시간, 날짜 그리고 그 외의 값들을 5000개의 테스트 결과에 대하여 장치에 저장한다.



툴링 제어 기능

전형적인 리크 테스트에 대하여 씰링 전/후진을 포한하여 제품 안착확인,양수 스타트 등을 자체로 수행할 수 있게 해준다. 각 프로그램당 쉽게 셋업을 할 수 있다.



표준 통합 6개의 디지털 입력과 3개의 디지털 출력

본입/출력은 독립적으로 각 파트 프로그램에 셋업 된다.



프로그램 디지털 입력

시작, 정지/해제, 리크 오리피스 열기, 제품 안착 확인, 외부 스위치 피 드백(가압 시간이 끝나기 전), 오토 칼, 홀드, 배

기/중지, SPC, 테스트 파트 그리고 1~5번 바이너 리 파트 선택으로 이루어 진다.



프로그램 디지털 출력

테스트에 대한 합격/불합격, 제품의 합격/불합격, 테스트 불합격 한계값의 출력, 테스트 시퀀스의 스탭 출력, 1 개의 툴링 전

지, 1 개의 툴링 후진, 오토칼 진행중 신호 그리고 압력 소스 선택



장비 사양

공압 매니폴드

• 차압 디케이 누설량, ∆P/∆T, ∆T, 그리고 막 힘 유무 테스트

• 단일 레귤레이터* / 절대압 트랜스듀서 /차압 트랜스듀서 / 단일 리크 스탠다드

• 표준 Cv 밸브, 내부 체적 (5cc 이하)

- 압력 범위: 진공 - 200psig

- 테스트 포트: 1/4" CPC LC100-04

- 배관 고객 연결

  CPC LC260-04



장비 분해능

• 테스트 압력

- 화면의 압력 분해능: 범위는 선가압, 가압, 안정화 중 선택 가능한 X - X.XXXXXX 단위

- 게이지 압력 분해능: 트랜스듀서 범위 (200 psi 범위일 때 0.3 Pa )

• 압력 감소

- 화면의 압력 분해능: 범위는 테스트 중 선택 가능한 X - X.XXXXXX 단위 (차압 감소) .

- 차압 분해능 ~0.007 Pa

• 누설량

− 결과치 X.XXXXX로 표시

− 분해능 ~0.00005 sccm



전자 레귤레이터 옵션



I/O 보드 전원 요구 사항

• 장치의 공급 전원과 별개의공급전원을 갖는다. 24VDC, 2.5AMP 컨트롤 입력은 싱킹(-)

− 6개의 광학 절연 입력 컨트롤 출력은 소싱(+)

− 3개의 드라이 접점 릴레이



Input/Output Terminals

• 6 입력과 3 출력은 장치의 내부에서 활용이 가능하다.

• 터미널 상의 입/출력 단자는프로그램에 의하여 정의 된다.



입력 종류

Start

Stop/Reset

Part presence                        Halt/ Vent

Hold                                   Ext Press Sw

Program Cal                         Open Leak Std

Binary part select (B1-B5) SPC Test Part



출력 종류

Part Accept                           Part Reject

Malfunction                           Severe Leak

ProgramCal Mode                   ProgramCal LS

ProgramCall Master                 Fill Valve

 Press Select                           In Relax

In Pre-fill timer                        In fill timer

In stab timer                           In test timer

In Exh timer                            Below LL

Betw Lim                                Above HL

Test passed                             Test failed

Tool Mot 1extend                     Tool Mot 1

                                              retract



장비 전원 공급 사항

• 120 VAC – 1 amp

• 230 VAC – 0.5 amp

• 24 VDC - 2 amps



파트 프로그램 저장

• 최대 32개의 파트 프로그램



칼리브레이션 시스템

NIST traceable calibrated leak standard에 의해 교정되며, 규정된 불량 리크값의 +10%/-0% 범위 안의 값을 가지며 규정값의 +/-1.4%의 정밀도를 가진다. 공압 매니폴드에 직접 연결되거나 외부에 연결이 가능함 (Staubli RBE03 암놈 커넥터에 연결)

통신:

• RS232 (장비 전면 판넬에 외부 연결)

- 115600, 57800, 33600, 19200, or 9600 baud rate

- No parity, 8 bits, 1 stop bit, no flow control



이더넷 포트:

• 양방향 텔넷 통신 w/이메일로 레포트, 테스트 데이터, 경고 송부

• EtherNet/IP™ 옵션

26 입력/25 출력

• 정의된 필드에 테스트결과 데이터 송부

• 테스트 프로그램 선택



USB memory chip (FAT로 포멧된):

• 펌웨어 업데이트에서만 사용됨



장비 케이스:

• Nema 12 산업용 케이스

− 다이캐스팅 알루미늄

− 사이즈 : 6.5” h x 9” w x 7.25” d

− 무게: 12.5 lbs (5.7 kg)

사용 조건

• 온도: 5 to 40` C (41 to 104` F)

• 습도: 90% non-condensing



장치 필요 공압

• 파일롯 55 – 70 psig (3.7 – 4.8 bar)



장치의 필요 공압 품질

•  파일롯과 메인 압력 소스에 Class 2 에어공급 ISO 8573-1

•  에어 입자 1 μm 또는 더 작은

•  Due point: < -40 deg C

•  최대 오일 함량: < 1 mg/L or 1 ppm
