PC 시스템으로 통합된 PC플렛폼은 신뢰성, 유연성과 보장된 미래를 보증한다.

LTC-502 리크 테스터는 우리의 성공적인 LTC리크테스터 시리즈의 첫 모델입니다.

LTC-502는 열악한 환경에서도 압력 변화 및 유량을 빠르고 정확하게 측정하기 위해 PC의 기능을 수행하게 합니다. 통합된 PC는 사용자가 편하게 사용할 수 있습니다. 버튼 하나로 직관적이고 쉬운 조작이 가능합니다. 입력실수를 방지할 수 있습니다. 게다가, 모든 설정 값은 쉽

게 입력할 수 있어서 측정 방법의 후속 평가를 어렵지 않게 실행할 수 있습니다.

LTC-502는 데이터를 전송, 관리 및 분석하는 것과 장비를 제어하기 위해 모든 주변기기와 직접 통신합니니다. 테스트 절차는 훨씬 효과적이게 됩니다. 또 다른 기술 혁신은 24비트 A/D변환기가 있는 고유의 아날로그 모듈입니다. 모듈은 측정 신호의 동일하지 않는 미세한 차이도 감지합니다.

이는 대량의 추가 정보가 측정과정에서 모니터링 되고 측정치는 최대한 정확하게 재현될 수 있습니다. 뛰어난 측정 구성과 다양한 기능을 고려하면, LTC-502는 특히 매력적인 가격에 판매되고 있습니다. 이는 모든 분야에 보장된 미래 투자를 만들어 줍니다.



LTC-502 – 표준 솔루션의 혁신

LTC-502는 30년이상의 리크 테스트 기술 경험과 노하우가 담겨있습니다. 아래와 같이 다양한 테스트 사양에 사용됩니다.

• 테스트 압력 – 진공 ~ 20bar 이상

• 테스트 시간 – 밀리초, 초 와 분

• 누설 율 - 모든 종류의 리크 테스트

•  압력 변화 - 0.1 Pa ~ 5000 Pa

•  테스트 체적 – 수 ml ~ 10 리터

•  환경 조건 – 광범위한 분야를 위한 특별한 적용

                 (온도 및 기타)

LTC-502는 차압 및 유량 방법을 사용하여 모든 누설 측정을 위한 사실상 무한한 가능성을 제공합니다.



주문제작의 경제성

LTC-502는 배치 생산조건에서 전문적인 연속 작동을 위해 설계되었습니다. 모든 모듈은 컴퓨터같이 측정 기술, 공압 , 제어와 디스플레이 요소가 한데 어우러져 있습니다 :신뢰성, 견고성 및 공간 절약. 대형 4라인 디스플레이는 낮에도 읽을 수 있고 역사적 자료의 기록을 포함해서

측정결과, 절차 및 테스트 데이터에 대한 신뢰성 있는 정보를 보여줍니다. 표준 장비는 광범위한 통계 표시 및 수집이 포함됩니다.

LTC-502는 사용자가 관리자 제어가 가능하고 언어, 측정단위를 정할 수 있습니다. 링 메모리(FIFO)는 2000개의 최근 측정 결과를 안전하게 저장합니다. (옵션 2백만개).

LTC-502는 대량의 저장장치, 고정 디스크, 네트워크 및추가 버스(bus)시스템으로 업그레이드 될 수 있습니다.

LTC-502는 수많은 인터페이스를 사용하여 완전 자동화 테스트기계 및 프로세스에 통합될 수 있고 작은 장치에 직접 사용할 수 있습니다.



강력한 심장을 가진 놀라운 계산능력

리크 테스터의 아날로그 모듈에 입력되는 정보는 디지 털 신호로 변환과정을 걸쳐 들어옵니다. 훌륭한 측정 데이터의 세밀화는 높은 수준의 재현성을 보장합니다. 이는 측정 제품에 어떤 간섭 요소가 있더 라도 초기에 분별이 되고 표시가 될 것 입니다. 어려운 측정 조건에서도 상세한 측정 데이터(압력 과 온도 변화)는 테스트 상황의 정확한 분석과 그에 맞는 변수 값의 적용을 보장합니다.



24비트 아날로그-디지털 변환기는 측정 신호를 백만 개 이상의 위상으로 변환합니다. 정밀하고 세밀한 이 측정치는 광대한 측정 범위에서 조차 탁월한 정밀도를 보장하며, 복 잡하고 비싼 하드웨어적인 수정이 불필요합니다.



좋은 접촉적인 특성과 연결을 보장

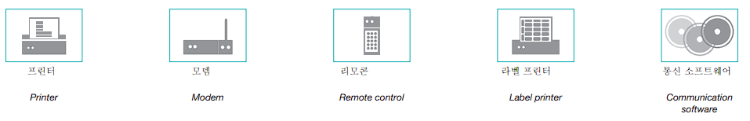

PC 기반의 소프트웨어는 LTC-502를 다양한 기기에 연결할 수 있게 해줍니다.

 • USB 포트가 있는 프린터

 • 병렬 인터페이스가 있는 프린터

 • 마커 유닛

 • 기계 제어

 • 아날로그 모뎀과 ISDN

 • USB스틱

 • 장비를 제어하기 위한 입/출력을 제어하는 프로그램



팀 정신 : LTC-502는 모든 최신 통신장비와 호환가능하고 그러므로 계산된 측정 결과의 분석과 관리를 단순화 할 수 있습니다.



당신의 언어를 사용하는 놀라운 장비

LTC-502는 독어, 영어, 스페인어 및 다른 15개 언어까 지 사용 가능한 효과적인 언어 모듈을 갖고 있습니다. 언어 선택은 메뉴에서 쉽게 설정 가능합니다.

모든 측정 데이터는 추후 분석 또는 보관을 PC나 USB 에 저장할 수 있습니다. 소프트웨어 확장이나 하드웨 어 구성은 USB에 의해 자동으로 설치할 수 있습니다. 최신 업데이트는 E-mail이나 인터넷을 통해 USB에 저장될 수 있습니다.

LTC-502는 E-mail이나 USB를 통해서 시간과 장소에 상관없이 모든 세계언어로 확장 될 수 있습니다.



서비스는 우리의 강점입니다 -우리는 시작할 준비가 되어 있습니다.

당사의 기술자는 귀사의 기계 및 워크 스테이션 바로 옆에서 현장 상담 및 지원을 제공할 수 있습니다. 필요한 작업 설정에 따라 개별 테스트 상황을 평가하 고 LTC-502를 구성합니다.

서비스로서 실험실에서 테스트 측정 및 초기 샘플링을 제공합니다. 또한 계약에 따라 24 시간 서비스를 제공 합니다.



당사의 서비스는 또한 :

• 분석법 조언 및 측정 데이터의 최적화

• 교정 서비스 및 유지보수

• 기술적인 지원, 타사 제품까지도

• 측정 시스템 분석

• LTC-502 대여 장비 , 즉시 이용 가능

• 누출율 시뮬레이션을 위한 장비 대여



수행 능력에 평가를



PC 플랫폼

• 완벽한 PC 기능

• USB모뎀 혹은 프린터 연결 가능(플러그 & 플레이)

• 리모콘을 사용하여 연결 및 작동 가능



USB를 통해서 작동 가능

• 데이터 보안

• 데이터 백업

• 데이터 저장

• 엑셀에 의해 입력값 제어(PC와 LTC-502 사이에 데이터 전송)

• 다른 LTC 사이에 입력값 전송

• 업데이트 자동 설치(언어, 모듈, 네트워크 설정, 프린터 드라이버 등)



기능 확장

• 대량 메모리에 의해 측정 데이터 를 위한 저장 공간 확대

• 입력값의 수를 확장 (100~1000)



특별한 솔루션

• 다양한 테스트의 조합

• 유체 역학적인 압력 또는 개방 테스트

• 배터리 테스트 , ,,고속 모델

• 추가적인 대유량 베터리 테스트



서비스

• 싸이클 및 작동 시간 카운터를 통한 서비스 모니터링

• 서비스 및 유지보수 작업 동안에 사용할 대체 장비

• 자동 테스트 시스템 통합 시 입력 및 출력의 스위치 상태 표시



모니터링 장비

LTC-502 리크 테스터에 호환되는 모니터링 장 비 사용 가능:

• 조정 가능한 칼리브레이션 누설

• 고정된 칼리브레이션 누설



우리는 특히 주조, 취입, 용접, 접착, 폐쇄 및 스크류 부품, 조립 그룹 및 완전한 장치의 경제적이고 정확한 테스트를 위해 LTC-502 시리즈의 누출 시험기를 개발했습니다. 6가지의 측정 절차로 제공됩니다. 누설 테스트 작업, 완벽한 공압 시 스템과 최신 PC기술에 대한 다년간의 경험은 실제로 실질적인 이점을 제공합니다.



시험 매체: 압축공기, 질소 및 비 침습성 가스, 오일 및 먼지가 없는 , 물 및 성형 가스를 위한 특수한 버전, 고객 요구사항



입력값 저장 및 백업: 100 개의 무료 선택 가능한 테스트 프로그램, 주 전원이없는 2 년간의 데이터 저장, 비밀번호에 의한 사용자 관리, 사용자 인터페이스 및 설정 인터페이스, 마지막 2,000 개의 측정 결과 저장, 선택적으로 향상 가능, 모든 프로세스 데이터의 자동 저장 USB 스틱



작동: 싱글 노브 작동, 외부 작동, 화면 도움말 기능이있는 메뉴 구동



언어: 독어, 영어, 불어, 스페인어, 요청에 따른 다른 언어 사용 가능



인터페이스:  병렬 : 프린터 출력 등, 직렬 : 모뎀, PC 데이터 전송, 외부 테스트 매개 변수 관리, 외부 컨트롤러 용 디지털 입력 / 출 력 8 개, USB 포트 2 개, 하드 디스크 연결 (EIDE) 1 개, 외부 제어용 프로그램 선택기



장치 버전: 절대압력 차이, 비교 압력 차이, 용량 방법, 압력 증가, 체적 및 유량 측정



장치 데이터 : 시스템 압력 테스트 압력 1bar이상, 전원 230V, 50Hz, 40 VA 슬로우-블로우 퓨즈, 치수 350*170*300(B*H*D), 1/2 19", 3 HE, 8KG 중량



장치 악세사리: 전원 케이블 2.5m, 외부 전원 공급장치, 3m 테스트 공압라인, 다양한 나사 연결, 작동 메뉴얼, 공장 인증서, 테스트 공기 주입을 위한 수분제거기가 있는 미세 필터, 요청시 DKD인증서 가능(추가비용발생)



선택적인 악세사리: 문 잠금장치, 리모콘, 테스트 누축, 프린터, 모뎀, 자동 입력값 평가, 자동 체적 평가, 저장 능력 강화(1백만 결 과치), 온도 보상, 기능 검사(개방 시점). 닫힌 구성요소(닫힌 샘플)



 장치 버전

• 절대 압력 차이

• 비교 압력 차이

• 용량 방법

• 압력 증가

• 체적 및 유량 측정

 제품 특징

• 테스트 압력 : 진공 ~ 20bar

• 테스트 시간 단위 : 밀리초, 초, 분

• 누설 율 : 모든 종류의 리크테스트

• 압력 변화 : 0.1Pa ~ 5000Pa

• 테스트 체적 : mL ~ 10L

• 환경 조건 : 광범위한 분야를 위한 특별한 적용

• 저장 공간 : 2000개(옵션 : 2백만개)

• 24비트 아날로그 - 디지털 변환

• 언어 : 독어,영어, 불어, 스페인어

• 인터페이스 : 외부 컨트롤러용 디지털 입력 8개 / 출력 2개, 2개의 USB포트

제품 사양

• 장치 데이터 : 테스트 압력보다 1bar 높게 공급, 전원 230V/50Hz/40VA slow-blow fuses

• 장비 사이즈 : 305 * 170 * 300mm(B*H*D) / 8kg



모든 측정 절차에 일반적으로 적용되는 것들

•  창 메뉴 기술

•  4라인, 4*40 문자로된 디스플레이

•  PLC, 프린터를 위한 인터페이스

•  측정 데이터 관리, 교대 관리

•  하드 디스크와 모니터 확장 가능

•  USB 인터페이스

•  짧은 테스트 시간

•  장치 제어기를 위한 인풋과 아웃풋 100개의 프로그램

•  구성 가능한 개별 마스크

•  언어 선택

•  통계 기능

•  프로그램 절차 제어 가능

•  USB를 이용한 소프트웨어 업데이트

•  USB를 통해서 데이터 저장 및 전송

•  복사 기능

•  입력값 변화 기록

•  원거리 유지보수 가능

•  입력값 변화를 추적

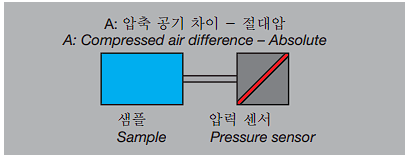

신세대의 절대 압력 측정 절차에 따른 압력 변화 측정 장치





적용 분: ABS부품, 흡기 매니폴드, 배기 시스템, 브레이크 실린더, 엔진의 다른 부품 들, 유량 히터, 분사 노즐, 벨로우즈, 창 올리는 모터, 가스 피팅, 가스 계량 기, 드라이브, 리어 액슬, 촉매 컨버터, 에어컨, 기화기, 오일섬프, 보정기, 커플링 라인, 램프, 엔진 블록, 펌프 등



테스트 압력:  응용 제품 및 장치 유형에 따라, 무단계 프로그램 , -0.1~-1.0 bar, -1.0~1.0bar, 0.05~1.0bar, 0.1~5.0bar; 0.2~10.0bar, ; 0.5~20.0bar ; 기타 고객요구항



측정 센서: 온도-보상 측정 센서, 장치 구성에 따른 압력 측정 범위, 압력 분해능 0.1 혹은 1 Pa, 기타 고객 요구사항



측정 입력값:  0.1~999초, 테스트 압력, 충격 충전, Pa 과 ml/min 제한, 오류들, 자동 테스 트 누설 연결, 교대관리, Pa 측정 값, mm수주, mbar, ml/min

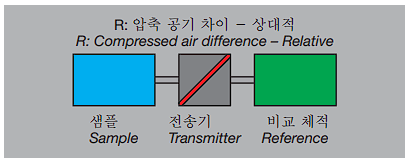

신세대 상대적 압력 측정 절차에 따른 압력 변화 측정 장치





적용 분야: ABS부품, 흡기 매니폴드, 배기 시스템, 브레이크 실린더, 엔진의 다른 부품 들, 유량 히터, 분사 노즐, 벨로우즈, 창 올리는 모터, 가스 피팅, 가스 계량 기, 드라이브, 리어 액슬, 촉매 컨버터, 기화기, 에어컨, 기화기, 오일섬프, 보정기, 커플링 라인, 램프, 엔진 블록, 펌프 등



테스트 압력:  응용 제품 및 장치 유형에 따라, 무단계 프로그램 , -0.1~-1.0 bar, -1.0~1.0bar, 0.05~1.0bar, 0.05~5.0bar; 0.2~10.0bar, ; 0.5~20.0bar ; 기타 고객요구항



측정 센서: 온도-보상 측정 센서, 장치 구성에 따른 압력 측정 범위, 압력 분해능 0.1 혹은 1 Pa, 기타 고객 요구사항



테스트 입력값: 0.1~999초, 테스트 압력, 충격 충전, Pa 과 ml/min 제한, 오류들, 자동 테스 트 누설 연결, 교대관리, Pa 측정 값, mm수주, mbar, ml/min

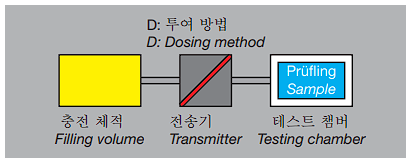

신세대 투여 방법에 따른 압력 변화 측정 장치





적용 분야: ABS부품, 흡기 매니폴드, 배기 시스템, 브레이크 실린더, 엔진의 다른 부품 들, 유량 히터, 분사 노즐, 벨로우즈, 창 올리는 모터, 가스 피팅, 가스 계량 기, 드라이브, 리어 액슬, 촉매 컨버터, 에어컨, 기화기, 오일섬프, 보정기, 커 플링 라인, 램프, 엔진 블록, 펌프 등



테스트 압력: 응용 제품 및 장치 유형에 따라, 무단계 프로그램 , -0.1~-1.0 bar, -1.0~1.0bar, 0.05~1.0bar, 0.05~5.0bar; 0.2~10.0bar, ; 0.5~20.0bar ; 기타 고객요구사항



측정 센서: 온도-보상 측정 센서, 장치 구성에 따른 압력 측정 범위, 압력 분해능 0.1 혹은 1 Pa, 기타 고객 요구사항



테스트 입력값: 0.1~999초, 테스트 압력, 충격 충전, Pa 과 ml/min 제한, 오류들, 자동 테스 트 누설 연결, 교대관리, Pa 측정 값, mm수주, mbar, ml/min

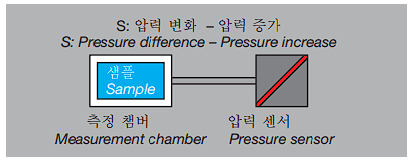

신세대 압력 증가 측정 절차에 따른 압력 변화 측정 장치





적용 분야: ABS부품, 에어백 부품, 공중 모터, 압력 용기, 전도 칫솔, 주입 백, 코퍼스, 릴 레이, 산소/압축 공기 연결부, 흡입 제트 펌프, 선루프 모터, 포장, 씰링캡, 수도 피팅, 주전자, 실린더 헤드 후드 등



테스트 압력: 응용 제품 및 장치 유형에 따라, 무단계 프로그램 , -0.1~-1.0 bar, -1.0~1.0bar, 0.05~1.0bar, 0.1~5.0bar; 0.2~10.0bar, ; 0.5~20.0bar ; 기타 고객요구사항



측정 센서:  온도-보상 측정 센서, 장치 구성에 따른 압력 측정 범위, 압력 분해능 0.1 혹은 1 Pa, 기타 고객 요구사항



테스트 입력값:  0.1~999초, 테스트 압력, 충격 충전, Pa 과 ml/min 제한, 오류들, 자동 테스 트 누설 연결, 교대관리, Pa 측정 값, mm수주, mbar, ml/min

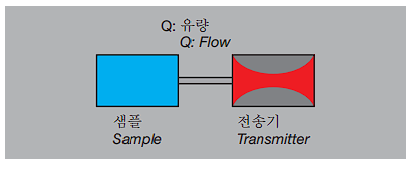

신세대 유량계



적용 분야: ABS부품, 피팅, 배플, 버너, 투석 필터, 가스 구성요소, 드라이브 하우징 유압 구성요소, 카테터, 응축기, 엔진 라인, 소음기, 분배기 블록, 밸브 열교환기 등



테스트 압력: 응용 제품 및 장치 유형에 따라, 무단계 프로그램 , -0.1~-1.0 bar, -1.0~1.0bar, 0.05~1.0bar, 0.1~5.0bar; 0.2~10.0bar, ; 0.5~20.0bar ; 기타 고객요구사항



측정 센서: 유량범위 0-50 ml/min, 유량 분해능 0.1 ml/min 기타 고객 요청사항



테스트 입력값: 0.1~999초, 테스트 압력, Pa 과 ml/min 제한, 오류들, 자동 테스트 누설 연 결, 교대관리, Pa 측정 값, mm수주, mbar, ml/min, ml/h, l/h, mbarl/s

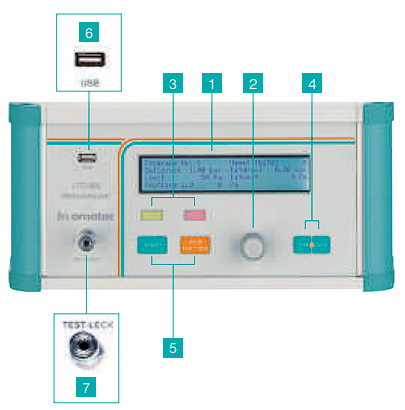

화면, 작동 요소, 연결 및 인터페이스





1. LCD 화면(4*40 글자) 화면 설정값과 실제값, 측정값은 Pa, 수주mm, mbar, ml/min , cm3/min LCD display with 4 x 40 characters

2. 단일 버튼으로 작동(메뉴 구동)

3. 양품 / 불량 표시 ( 1차 및 2차 측정 회로)

4. 전원 스위치(켜짐/꺼짐)

5. 시작/정지 버튼

6. 전면 USB-Port (2개중 하나 )

7. 테스트 누출 커플링 연결

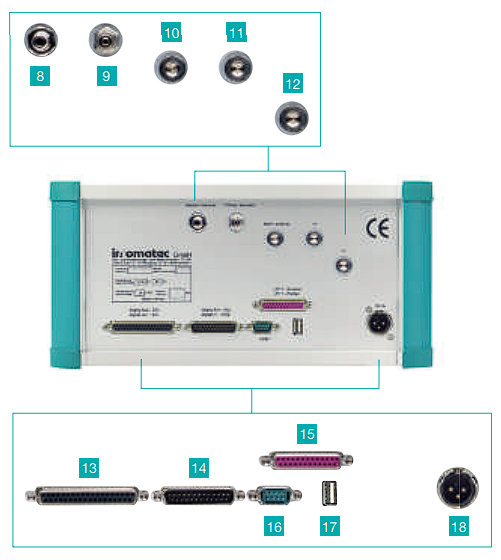

8. 에어 공급 연결

9. 테스트에어 연결

10. 추출 에어

11. 다중 포트 연결 , e.g.참조

12. 제어 공기 연결 (옵션)

13. 디지털 인풋

14. 디지털 아웃풋

15. 프린터 연결

16. RS232 | RS232

17. 1 USB-Port / 1 USB port

18. DC-전원 공급



옵션 악세사리



누출 테스트

DIGIFLOW 2003은 품질 보증을 위해 누출 측정 장치 및 / 또는 전체 누출 테스트 시스템을 전문 적으로 테스트하는 데 사용되는 가변 누출 교정 기입니다. DIGIFLOW 2003은 밀도가 높은 샘플 과 병렬로 연결되며 누설율은 기기에 의해 조 정되고 확인 될 것 입니다.



누출 측정 장치 혹은 누출 테스트 시스템은 DIGIFLOW 2003에 의해 발생한 누설을 인식해야 합 니다. 이로써, 전체 테스트 시스템의 효율성은 모든 발 생 기회, 교대기간, 기구교체, 혹은 특별한 사고 때에 쉽고, 빠르고 효과적으로 제어되어야 합니다.



이노마텍 누설 테스트는 모든 테스트 방법에 사용됩니 다 .(차압, 유량, 헬륨가스). 장비에 연결을 위한 적절한 악세사리와 적용부품이 사용 가능합니다. 그것들은 또 테스트 제품에직접 통합될 수 있습니다.
