내경 오링삽입기
-
내경 오링 삽입장비(ISP-1)
지금 빠르고 쉽고 정확하게 오링을 제품 및 어셈블리에 설치하는 방법이 여기 있습니다.
ISP-1은 최대외경이 1인치인 오링 및 씰을 원하시는 제품에 넣을 수 있습니다.
오링 또는 씰을 진동하는 피더보울을 통해 맨드렐이 위치한 트랙으로 공급됩니다. 그런 다음 작업자가 제품을 맨드렐 안으로 가볍게 밀어 넣으면 오링 또는 씰이 자동으로 지정된 위치에 설치 됩니다.
상세정보
지금 빠르고 쉽고 정확하게 오링을 제품 및 어셈블리에 설치하는 방법이
여기 있습니다. ISP-1은 최대외경이 1인치인 오링 및 씰을 원하시는
제품에 넣을 수 있습니다. 오링 또는 씰은 진동하는 피더보울을 통해 맨드렐이
위치한 트랙으로 공급됩니다. 그런 다음 작업자가 제품을 맨드렐 안으로 가볍게
밀어 넣으면 오링 또는 씰이 자동으로 지정된 위치에 설치 됩니다.
• 컴팩트한 벤치탑 고정 장비
• 분당 최대 30회의 사이클 속도(시간당 1,800회)
• 리렛 가능한 디지털 카운터
• 오른손잡이용 또는 왼손잡이용 구성
• 간편한 툴링헤드 교체(10분 미만)
• 자동화시스템을 위한 PLC적용이 용이합니다.
• 설치

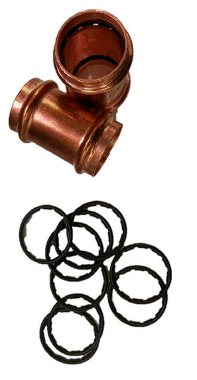

- 오링 - 쿼드링 - 테프론 씰 - 크림프 씰
표준 ISP-1 치수
• 너비 26.88"(682.75mm) * 깊이 28.56"(725.42mm) * 높이 18.50"(469.90mm)
*자동화시스템에 적용되지 않는 수동 조작시 풋 페달이 필요합니다.
장비 사양
• 115VAC,60Hz(고객요청에 따라 다른 전압도 제공 가능합니다.)
-90psi(6.2bar) 에어 공급
오링 또는 씰 사양
• .375" - 1.00" O.D. (9.53mm - 25.40mm)
*오링 또는 씰의 외경, 단면 및 재질에 의해 적용이 제한 됩니다.
참고 : 외경이 1인치보다 큰 오링 또는 씰을 적용하는 경우 ISP-2 장비를 참조하십시오.
ISP-1 옵션
• 윤활류 저장 센서 - 윤활유가 적어 저장소에 보충이 필요할때 장비를 중지 합니다.
ASP-2 장비를 중지합니다.
• 작업대- 철제 작업대는 원활한 작업을 위해 장비를 안정적으로 지지해 줍니다.
• 스테인레스 스틸 부품 - "클린룸"적용 분야에 이용 가능합니다.
